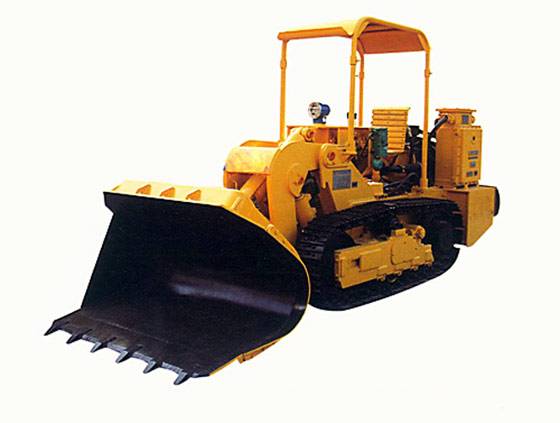

ZCY系列側卸式裝巖機的介紹
ZCY系列側卸式裝巖機是新一代履帶行走的無軌裝載設備，主要用于煤、半煤巖巷，也可用于小斷面全巖巷煤、巖及其它物料的裝載。
除完成裝載作業外還可以充當支護時的工作平臺，完成工作面短距離運輸、臥底、清幫等，可以顯著提高掘進速度，取得良好的綜合經濟效益。
本機主要用于水平、傾斜巷道掘進和采場裝運煤、巖和礦物。可用于斜坡作業，能方便地與鉆車等配套，組成高效機械化作業線。
ZCY系列側卸式裝巖機特點
ZCY側卸式裝巖機具有插入力大、機動性好、全斷面作業、安全性好、一機多用等特點。
1 作業安全，操作舒適性好、噪聲低、無廢氣污染，對供電質量的要求較電動型側卸裝載機為低。、
本機機動性好，裝載功能強，履帶行走插入力大，全斷面裝載，適用于各種斷面的平、斜巷道施工。在較大斷面巷道或巷道交叉點施工時，能充分發揮其高技術生產率的特點，可顯著降低體力勞動強度。
2 綜合配套性能好、機動靈活、適應性強。可以很方便地與巷道中的其它設備如鉆車、刮板輸送機、帶式輸送機及礦車等配套。
生產率高、斗容大、插入力大，可向一列礦車卸載。當配有皮帶轉載機或刮板運輸機時可充分發揮該機的生產效率，達到連續生產。
3 一機多用是煤礦用側卸式裝巖機優于其它類型裝巖機的最主要的特點：
(1) 可用鏟斗舉升重物，如支護用金屬支架、碹胎。
(2) 鏟斗舉升后可以充當支護工作平臺，便于頂板管理。
(3) 可在工作面短距離運送物料，如背板、沙石，搬運小型設備。
(4) 可為其它設備提供高壓油源，如為液壓錨桿鉆機提供動力。
(5) 作業安全，可顯著減少在危險區內的裝載作業、搬運材料時間。
(6) 本機優異的臥底、清幫性能將能首次實現裝載作業100%的機械化，使“無鍬”工作面真正成為現實。
ZCY全液壓側卸式裝巖機結構組成
ZCY全液壓側卸式裝巖機是以電機為動力，液壓馬達驅動履帶行走、液壓油缸操作鏟斗的全液壓側卸式裝載設備。主要由工作機構、液壓系統、機架、履帶行走部分、電氣系統等部分組成。
1、工作機構由鏟斗、鏟斗座、鏟斗臂、轉斗油缸、舉升油缸、側卸油缸等組成。
2、液壓系統由電動機、三聯泵、左右行走馬達、液壓油缸、操縱閥、主副油箱及其附件等組成開式系統。
3、行走機構由引導輪、支重輪、鏈輪、履帶總成、張緊緩沖裝置、左右履帶梁等組成。
4、電氣系統由開關箱。油泵電機、照明燈、按鈕開關、聲光電鈴、電纜等組成。
ZCY側卸式裝巖機型號意義
型號：ZCY100R側卸式裝巖機；
Z——裝巖機；
C——鏟斗向側面卸載；
Y——驅動方式。用Y表示液壓驅動；
100——鏟斗容積（立方米）的100倍；
R——R表示潤滑履帶。
ZCY-60全液壓側卸式裝巖機技術參數
鏟斗額定容積：0.6m3；
鏟斗寬度：1741mm；
最 大卸載高度：1650mm；
最 大卸載角度：55°；
最小離地間隙：200mm；
最 大臥底深度：600mm；
爬坡角度：±16°；
噪聲：90 dB(A)；
外形尺寸 4508*1741*2350 mm
ZCY-80側卸式裝巖機技術參數
|
技術生產率 |
64～80m3/h |
|
塊度100mm以內，堆高大于1.5m, 中硬巖石，卸載距離不大于6m |
|
技術鏟斗容積 |
0.80m3 |
|
鏟斗寬度（不含卸料口） |
1420mm |
|
卸載高度 |
1700mm |
|
卸載角度 |
55° |
|
臥底深度 |
500mm |
|
行走速度 |
0.9m/s |
|
爬坡能力 |
16° |
|
額定牽引力 |
40KN |
|
離地間隙 |
180mm |
|
重心位置 |
Xg=710 Yg=625 |
|
履帶行走部寬度 |
1370mm |
|
接地比壓 |
0.10MPa |
|
液壓系統工作壓力 |
|
|
工作機構 |
16MPa |
|
行走馬達 |
21Mpa |
|
外接油口工作壓力 |
16Mpa |
|
油泵電機功率 |
55KW |
|
風扇電機功率 |
3KW |
|
電壓等級 |
380V/660V、660V/1140V |
|
外型尺寸(長×寬×高） |
|
5364mm（長）×1430mm（寬，不含鏟斗）×2180mm（高，含司機棚） |
|
機重（含油重） |
9650Kg |
ZCY100R側卸式裝巖機技術參數
技術生產率：80～100m3/h
技術鏟斗容積：1.0m3；
鏟斗寬度 （不含卸料口）：1600mm；
最 大卸載高度：1650mm；
最 大卸載角度：55°；
最 大臥底深度：500mm；
最 大行走速度：0.9m/s；
爬坡能力：16°；
額定牽引力：40KN；
最小離地間隙：180mm；
履帶行走部寬度：1370mm ；
電壓等級：380V/660V、660V/1140
