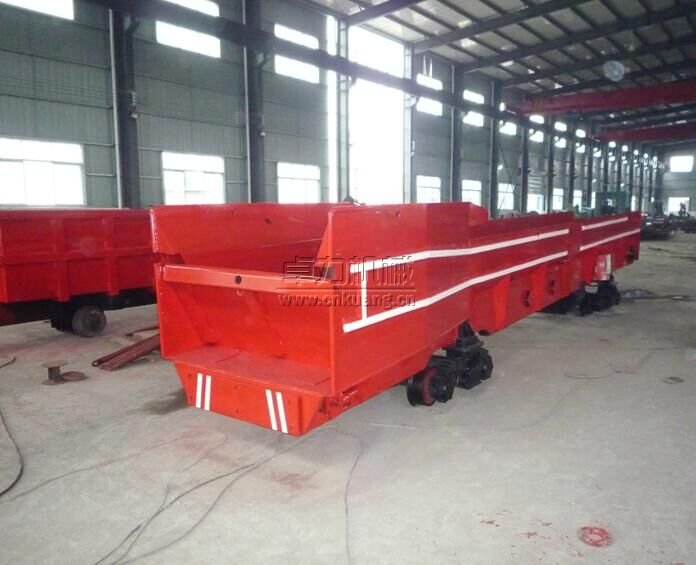

大型梭式礦車·大型梭車

產品介紹

卓力生產的梭車定型產品分小型梭式礦車、大型梭式礦車，容積有4、6、8、10立方小型梭式礦車、12、14、16、20、25、30、35、40、45立方米大型梭式礦車十三種。
大型梭式礦車型號：ST-12(B)/SD-12(B)、ST-14(B)/SD-14(B)、ST-16(B)/SD-16(B)、ST-20(B)/SD-20(B)、ST-25(B)/SD-25(B)、ST-30(B)/SD-30(B)、ST-40(B)/SD-40(B)

大型梭式礦車主要適用于鐵路隧道、水工涵洞、地下礦井殛軍事洞室等較大工程斷面的機械化施工作業，是一種高效的出碴運輸設備。大型梭式礦車主要與電機車、挖斗裝載機配套使用，組成一套機械化程度高，裝碴容量大的隧道無煙掘進系統。其具有環保、出碴效率高、操作簡便及工人勞動強度低等特點。

大型梭式礦車結構及性能
●車箱內裝有刮板運輸機，可自動裝卸碴石。而刮板運輸機均采用NGW行星齒輪減速器及套筒滾子鏈傳動的，行星齒輪傳動具有體積小、重量輕、承載能力大，效率高和工作平穩等優點。其中S14采用一套傳動裝置，其余均采用兩套傳動裝置同時驅動。
●轉向架采用鋼板彈簧結構型式，減震性能好，運行平穩，不易掉道。
●本系列梭車除S40型外，既能單車使用，又能搭接使用，搭接使用后，可大大提高出碴運輸效率。
●車體可分為兩個(或四個)部分，便于拆卸搬運。
●本產品有非防爆型和防爆型兩種機型，供用戶選用。

大型梭式礦車技術參數表

型號參數		單位	主要參數
產品型號			ST-12(B)  / SD-12(B)	ST-14(B)  / SD-14(B)	ST-16(B)  / SD-16(B)	ST-20(B)  / SD-20(B)	ST-25(B)  / SD-25(B)	ST-30(B)  / SD-30(B)	ST-40(B)  SD-40(B)
容積		M3	12	14	16	20	25	30	40
載重		T	24	28	32	40	53	55	75
自重		T	12/12.3	12.6/12.9	17.5/17.8	19.4/19.84	26.12/26.3	28.8/29.3	37.5
軌距		mm	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	762/900	762/900
裝載高度		mm	1400/1320	1445/1380	1480/1420	1590/1800	1769/1544	1730/1650	1850
卸載時間		min	~2	~2	~2	~2.5	~6.5	~4	~5
最小轉彎半徑	S 型	m	15	15	18	20	30	30	35
	SD 型	m	22	22	25	30	30	50	50
最大行車速度		km/h	20	20	20	20	20	20	20
電動機型號			YB12/18.5-8	YB12/18.5-8	YB12/18.5-8	YH(或YBK2) 200L2-6B3	YH(或YB) 225M-8/B5	YH(或YBK2) 225M-6B5	YH (或YBK2 )250M-8B5
電動機功率	660/380V	kW	18.5(YBI)	18.5(YBI)	18.5×2(YBI)	2×22(YBK2) 200L2/6/B3	2×22(YBK2) 225M-8/B5	2×30(YBK2) 225M-8/B5	2×30(YBK2) 250M-8/B5
	1140/660V		18.5(YBK2)	18.5(YBK2)
			30(YBK2)	30(YBK2)
外形尺寸(S型)	長	mm	10500	11255	12940	12960	14130	19500	22500
	寬	mm	1710	1710	1670	1800	1740	1800	1800
	高	mm	1700	1800	1840	2400	2750	2750	3100
外形尺寸(SD   型)	長	mm	10500	11255	12940	12900	16216	19500	22500
	寬	mm	1710	1710	1670	1800	1760	1800	1800
	高	mm	2200	2370	2400	2700	3235	2980	3250
薦用鋼軌		kg/m	≥18	≥18	≥24.33	≥33.43	≥33.43	≥38.43	≥43.50
適用巷道斷面     (寬*高)		m2	≥3.4x3.4	≥3.4x3.4	≥4X4	≥4X4.5	≥4.2X4.5	≥5X5.5	≥5X5.5

  注：上述部分參數可以按用戶的要求設計，同時我公司有保留及時更改的權利。

電動裝巖機、立爪裝載機、蟹爪裝載機、轉載運輸機械化作業，梭式礦車既是轉載設備又是運輸設備。大型梭車特點是加大礦車容積12-45立方，減少調車次數，可搭接組合一次裝完爆破量無需調車，實現裝巖出礦連續循環掘進作業，還能提高裝巖機的生產能力，是最佳的配套掘進方案之一，之二是汽車或礦用卡車運輸配套方案。使掘進速度和功效翻倍增長，無人或少人輔助，大大減輕勞動強度，調車時間是純裝巖時間的5—10倍。巖石塊度不受限也加快轉載運輸速度效益。

對比表

轉式運輸設備	S8型梭車一輛	0.75m3礦車10輛
裝車時間	36.5min	51.7min
去運返時間	18.6min	40min
裝巖機生產能力	8.7m3/h	4.9m3/h
掘進工效	0.8m3/工班	0.21m3/工班
作業人數	3—5人/班	12—16人/班
裝巖工效	7.3 m3/工班	0.62m3/工班
