耙礦絞車

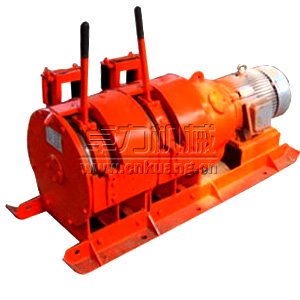

JP系列耙礦絞車

產品介紹

JP系列耙礦絞車主要用于金屬礦、煤礦及其它礦場的地下或露天礦石運搬及充填作業。主要用于水平耙運，也可用于傾角不大的斜坡耙運，不能作為提升設備。司機可以在絞車旁邊用手操縱，也可用距絞車數米到數十米處用按鈕實行距離操作。

JP系列耙礦絞車型號：JP-7.5 3JP-7.5 2JP-15 3JP-15 2JP-30 3JP-30 2JP-55 3JP-55 2JP-75 2JP-90 2JP-110

JP系列耙礦絞車主要技術參數表

項目		單位	絞車型號
項目		單位	2JP-7.5 3JP-7.5	2JP-15 3JP-15	2JP-30 3JP-30	2JP-55 3JP-55	2JP-75	2JP-90	2JP-110
耙斗容積		m3	0.1	0.25	0.4	0.6	1.0	1.5	1.8
工作卷筒平均拉力		KN	8	14	28	50	54	62	78
工作鋼繩平均速度		m/s	1.0	1.1	1.2	1.2	1.3	1.30	1.30
工作鋼繩直徑		mm	9.3	12.5	15.5	18	20	23	24.5
工作卷筒容繩量		m	45	80	90	100	180	125	110
電動機功率		KW	7.5	15	30	55	75	90	110
電動機轉速		rpm	1440	1460	1470	1480	1480	1480	1480
外形尺寸	長	mm	1210 1445	1525 1900	1685 2040	2070 2510	2380	2400	2600
	寬	mm	565	660	830	1010	1515	1515	1515
	高	mm	490	620	735	890	1300	1300	1300
重量（不含耙斗和滑輪）		Kg	390 505	650 860	1155 1500	2125 2745	3695	3730	4500

JP系列耙礦絞車基本參數

產品型號	電動機功率	主鋼絲繩平均拉力	平均速度±5% m／S		主鋼絲繩直徑	主卷筒容繩量
	kW	kN	主鋼絲繩	副鋼絲繩	mm	m
2JP-4 2JPB-4	4．O	≥4.0	0. 75	0. 75	8
2JP-7. 5 2JPB-7. 5	7.5	≥8.0	1. 00	1. 00	10	45
3JP-7. 5 3JPB-7. 5
2JP-15 2JPB-15	15.0	≥14.0	1. 10	1. 50	12	80
3JP-15 3JPB-15
2JP-22 2JPB-22	22.0	≥20.0			14
3JP-22 3JPB-22
2JP-30 2JPB-30	30.0	≥27.5		1. 60
3JP-30 3JPB-30			1. 20		16	90
2JP-45 2JPB-45	45．O	≥35.5
2JP-55 2JPB-55	55.0	≥44.0			18	100
3JP-55 3JPB-55
2JP-75 2JPB-75	75．O	≥54.0	1. 32	1. 80	20	180
2JP-90 2JPB-90	90.0	≥61.9			22	125
2JP-110 2JPB-110	110.0	≥78.4	1. 30		24	110

產品標簽：JP系列耙礦絞車　耙礦絞車
