耙斗裝巖機料槽

產品介紹

耙斗裝巖機主要由固定楔、導向輪、尾輪、耙斗、絞車、臺車、料槽及電氣部分組成。

耙斗裝巖機料槽包括進料槽、中間槽、卸載槽。
耙斗裝巖機是通過耙斗扒取矸石的部分，耙斗扒取的矸石依次沿進料槽、中間槽（中間接槽）、卸載槽至卸載槽的卸料口卸至礦車或箕斗。
中間槽安裝在臺車上和支柱上，進料槽、卸載槽分別用螺栓牢牢地緊固在中間槽的前部和后部的法蘭上。
進料槽 進料槽的中部安有升降裝置，用以調節簸箕口的高低位置，簸箕口前面兩側裝有擋板，引導耙斗進入料槽。
中間槽 中間槽有兩個彎曲部位，考慮到該處磨損較大，裝有可拆卸的耐磨弧形板，弧形板磨損到一定程度后可以拆卸更換。中間槽的形狀取決于絞車及絞車的位置高低，同時也要考慮巖石進槽子后不會往下滑移，耙巖時又要使鋼絲繩少于底槽板摩擦，故槽子底板設計成凸起形狀，使鋼絲繩只與凸起層接觸，在磨損后只換凸形底板比較省工省料。
卸載槽 在卸裝槽的底部，開有卸料口，耙斗通過卸料品卸料，在其后部裝有彈簧碰頭，在與耙斗碰撞時起緩沖作用。

耙斗裝巖機料槽尺寸一覽表

名稱	P15B		P30B		P60B		P90B		P120B
名稱	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg
進料槽	1420x1200x560	200	2200x1600x700	596	2385x1870x660	853	2495x1855x720	1135	2495x2055x720	1652
臺車中間槽	2190x872x1660	1500	2430x1150x1750	2300	2600x1366x2050	3410	2205x1460x2216	3970	2205x1660x2216	4075
卸載槽	1495x782x410	203	1630x1140x570	380	1935x1366x615	708	2190x1460x620	1058	2190x1660x620	1560

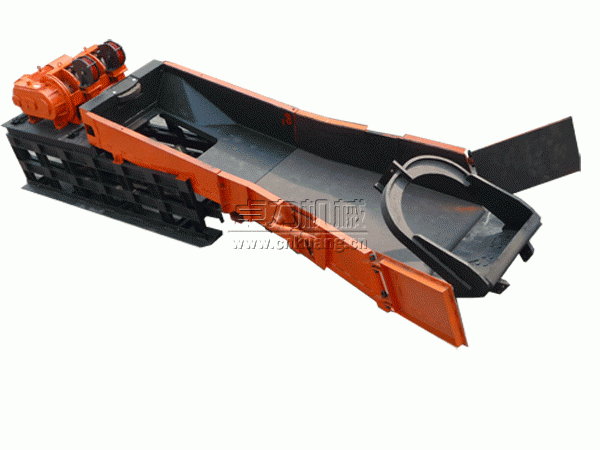

進料槽

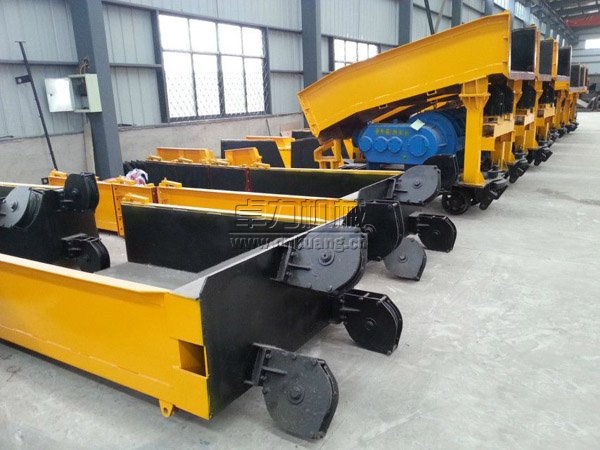

中部槽，卸料槽

產品標簽：耙斗裝巖機料槽　卸載槽
